CARGA ELÉCTRICA Y CORRIENTE ELÉCTRICA.
La carga eléctrica es una propiedad de la materia debida a su estructura. los átomos están formados por partículas con carga negativa, los electrones, y por partículas con carga positiva,los protones.
La unidad de carga en el Sistema Internacional es el culombio (C). Un culombio corresponde a la carga de 6.24 por 10 elevado a 18 electrones.

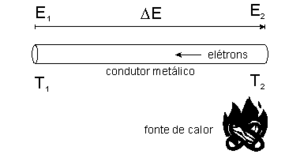

El desplazamiento de los electrones entre dos cuerpos a través de un conductor se denomina corriente eléctrica. Si de alguna manera se mantiene la diferencia de carga entre los dos cuerpos, el flujo de electrones continua y se forma un circuito eléctrico.
CIRCUITOS ELÉCTRICOS LEY DE OHM.
Las magnitudes que describen un circuito eléctrico son la intensidad de corriente la tensión eléctrica y la resistencia eléctrica.
- La intensidad de corriente (l) en un punto de un circuito e la cantidad de carga que atraviesa una sección de ese conductor en un segundo.Su unidad es el amperio.La intensidad eléctrica se mide mediante un amperímetro.
- La tensión eléctrica o voltaje (V) entre dos puntos de un circuito es la diferencia de energía de las cargas en esos puntos.Su unidad es el voltio (V).
- La resistencia (R) describe la oposición del elemento de un circuito al paso de los electrones.
>>LEY DE OHM
La intensidad de corriente que recorre un circuito eléctrico es directamente proporcional al voltaje aplicado e inversamente proporcional a su resistencia.
La expresión matemática de esta ley es la siguiente:
I=V/R donde: I se expresa en amperios.
V se expresa en voltios.
R se expresa en ohmios.
ELEMENTOS DE UN CIRCUITO.
La función de un circuito eléctrico es aprovechar la energía eléctrica, es decir, el movimiento de los electrones, pero obtener.
>>GENERADORES.
El generador transforma diferentes tipos de energía en energía eléctrica proporcionando a los electrones la energía necesaria para circular.
En un generador hay un polo positivo y un polo negativo y los electrones se mueven siempre desde el polo negativo al positivo.
Los generadores de corriente alterna la polaridad cambia continuamente, de modo que el sentido del movimiento de los electrones cambia varias veces por segundo. Las pilas y las baterías de los coches son generadores de corriente continua.
En los generadores de corriente alterna la polaridad cambia continuamente, de modo que el sentido del movimiento de los electrones cambia varias veces por segundo. Los generadores de corriente alterna también se llaman alternadores.
>>RECEPTORES.
Los receptores son dispositivos que transforman la energía eléctrica en oros tipo de energía.Entre otros se encuentran las lamparas (luz), los motores (movimiento), las resistencias (calor) y los timbres (sonido).
>>CONDUCTORES.
Los conductores son los cables que conectan los diferentes elementos de un circuito entre si.Aun así, la resistencia de un conductor es mayor cuanto mayor es su longitud y cuanto menor es su grosor.
>>ELEMENTOS DE CONTROL.
Para que los electrones se muevan en un circuito, este tiene que esta cerado, es decir, todos los elementos deben estar conectados entre si. Cuando un circuito esta abierto, la corriente no circula.
Algunos elementos de control comunes de un circuito son:
- El interruptor abre o cierra el circuito permanentemente según la posición en la que lo pongamos.
- EL conmutador tiene dos salidas hacia dos circuitos de modo que cuando abre uno, cierra otro.
- EL pulsador tiene una posición fija que abre o cierra el circuito.
>>ELEMENTOS DE PROTECCIÓN.
Son dispositivos que abren el circuito si se producen cortocircuitos, derivaciones o sobrecargas. Entre otros se encuentran los fusibles, formados por un cable muy fino que funde al pasar una intensidad de corriente muy alta, interrumpiendo así su paso.
POTENCIA ELÉCTRICA.
El consumo de energía en un receptor depende de su potencia eléctrica (P)
La potencia eléctrica es la cantidad de energía suministrada o proporcionada por un elemento de un circuito en un segundo.La unidad de potencia es el vatio (W), que equivale a un julio por segundo.
La potencia suministrada o consumida por un dispositivo en un circuito depende de la intensidad de corriente que lo araviesa y de la tension en sus extremos según la siguiente relación:P=V·I
Teniendo en cuenta la ley de Ohm, la relación anterior se puede expresar como:
P=I elevado a 2 · R o bien P=V elevado a 2 / R
ASOCIACIONES DE RESISTENCIA
Dos o mas elementos estan conectados en serie cuando la salida de uno esta conectada a la entrada del siguiente.Se encuentran conectados en paralelo cuando las entradas de todos los elementos están conectadas al mismo punto y todas las salidas a otro punto del circuito.
>>ASOCIACIÓN DE RESISTENCIAS EN SERIE.
Cuando varias resistencias se montan en serie, la intensidad que atraviesa cada una de ellas es la misma y la tensión en los extremos del montaje(V) es igual a la suma de la tensión en bornes de cada resistencia.
La tensión de penderá de su valor según la ley de Ohm.
La resistencia resultante, o resistencia equivalente, es mayor que cualquiera de las resistencia equivalente, es mayor que cualquiera de las resistencias del montaje.Si hay n resistencias en serie, la resistencia equivalente es a suma de todas ellas.
>>ASOCIACIÓN DE RESISTENCIAS EN PARALELO.
Cuando varias resistencias se montan en paralelo la tensión en bornes de cada una de ellas es la misma e igual a la tensión entre los dos puntos de conexión.
La intensidad que llega al punto de conexión común de entrada es igual a la suma de las intensidades que atraviesan cada una de ellas y la que atraviesa el punto común de salida.
La resistencia equivalente es mayor que cualquiera de las resistencias del montaje.Si hay n resistencias en serie.
Cuando en un circuito se encuentran simultáneamente circuitos en paralelo y en serie, se denomina circuito mixto.
